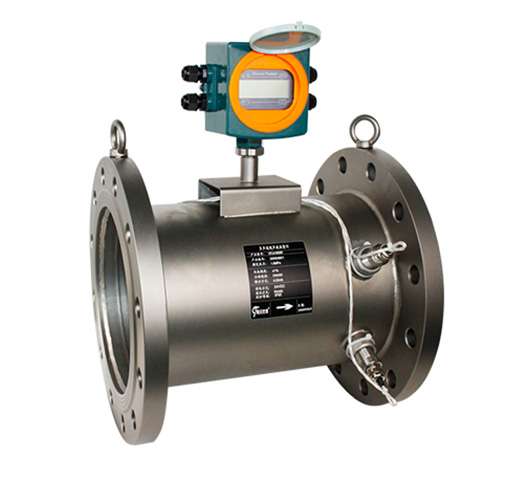

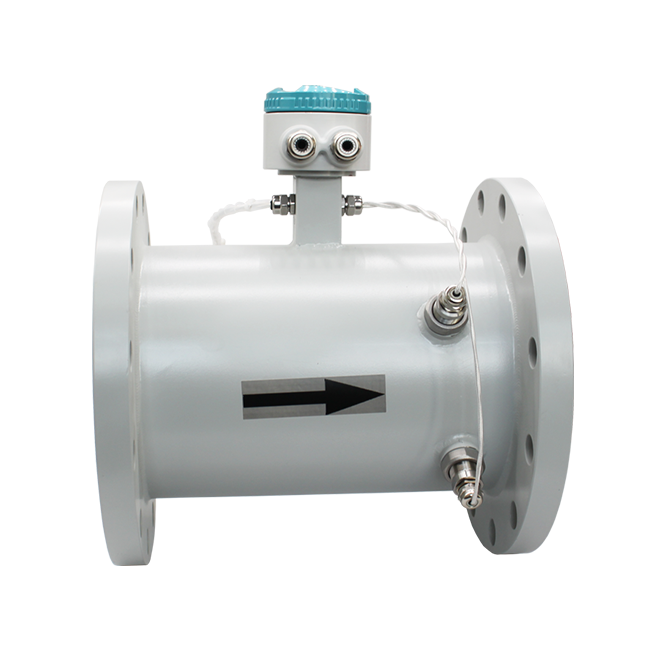

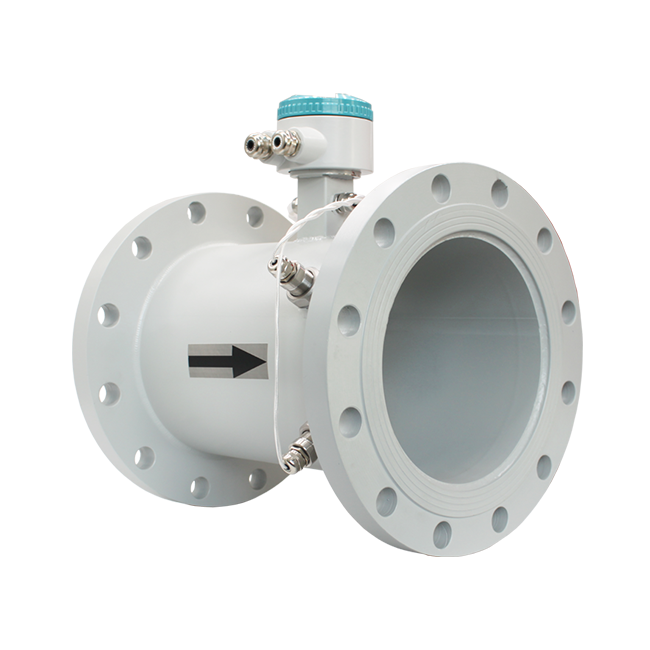

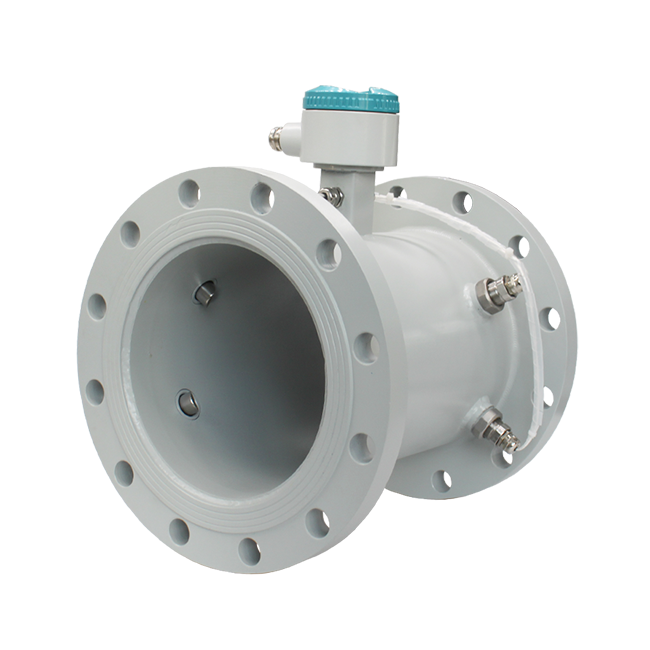

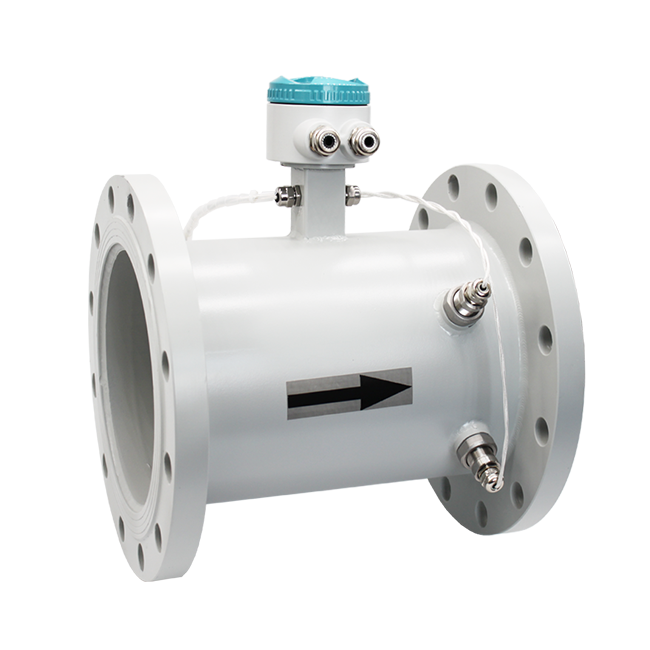

雙聲道超聲波流量計

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

雙聲道超聲波流量計采用美國PhoTime技術的雙道超聲波流量測量產品克服了單聲道超聲波流量計不適應流場變化精度不高流量不穩定的缺點，測量原理仍然基于延時法測量由于使用兩個聲道的優化設計，此款超聲波流量計很大程度上克服了紊流隨機性對測量的影響，大幅度提高了對不同工況測量的適應性和測量精度用超聲波流量計小流量測量更有保證。可以作為定量控制的計量標準。特別適合高粘度油類、化工產品和超純水的流量測量。

產品優勢

管道式超聲波流量計應用超聲傳輸時間的方法測量流速，無運動部件。超聲波在測量管道內以水流方向傳輸再被返回，通過測得的兩束超聲波的時間差計算出流速。

準確度高于+1.0%

高可靠性、高性能、低價格

雙向流量測量

無移動部件,無磨損,無壓力損失,無維護

測量導電液體和非導電液體

瞬間流動,總流動,熱,正流動,負流動

高精度加工管段,傳感器在離開工廠前安裝,以確保高測量精度

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

尺寸	50mm ~1200mm
準確性	±0.5 %
流量范圍	0~±10m/s
介質	水、海水、廢水、酒精、啤酒、各種油等
管道材質	鋼、不銹鋼、鑄鐵、聚氯乙烯、水泥管,并允許管道內襯
電源	12V～24VDC，0.5A
輸出	4~20mA，RS485
測量重復性	±0.2%
介質溫度	-10~150℃
通訊協議	RS485,MODBUS RTU協議
防護等級	IP65
防爆等級	隔爆型Exd II BT4

產品安裝

雙聲道超聲波流量計安裝環境

流量計盡量安裝在室內；如果必須安裝在室外，應采取措施避免陽光直射或雨水侵襲。

流量計應安裝在遠離高溫、設備熱輻射或腐蝕性氣體的地方。

超聲波流量計不能安裝在電機、變壓器或其他容易產生電磁干擾的電源附近。超聲波流量計請 勿安裝在變頻器附近或與變頻器配電柜連接，以免產生干擾。

為了便于安裝和維護，流量計周圍應留有足夠的空間。

雙聲道超聲波流量計安裝建議

避免將流量計安裝在有機械振動的管道上

如果必須安裝在那里，請采取減震措施

可以安裝軟管過渡，或者在流量計上游和下游2DN處的管道上設置帶有吸收墊的支撐點

盡量不要將流量計安裝在較長的架空管道上，因?yàn)楣艿老麓箷?huì)導致流量計與法蘭之間泄漏

如果必須這樣做，必須在流量計上游和下游2DN處的管道上設置支撐點

為保證流量計的測量精度，流量計附近安裝的直管段長度盡量滿足以下要求：上游>20D，下游>10D。
