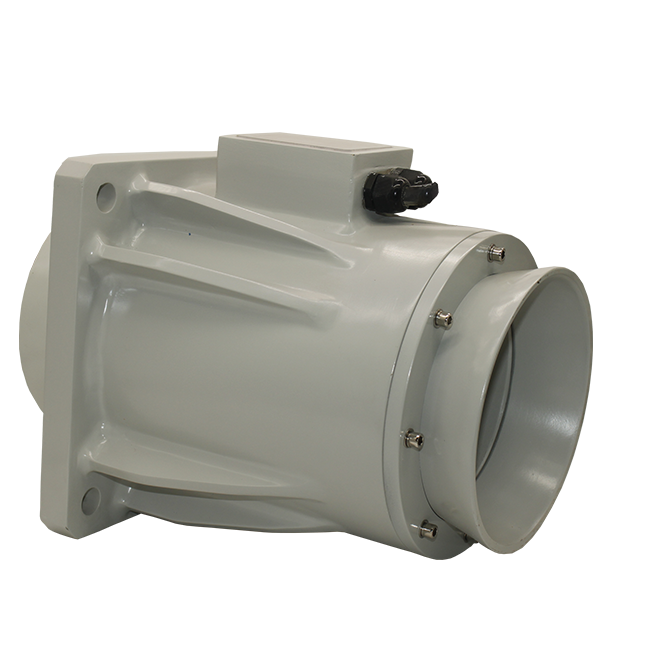

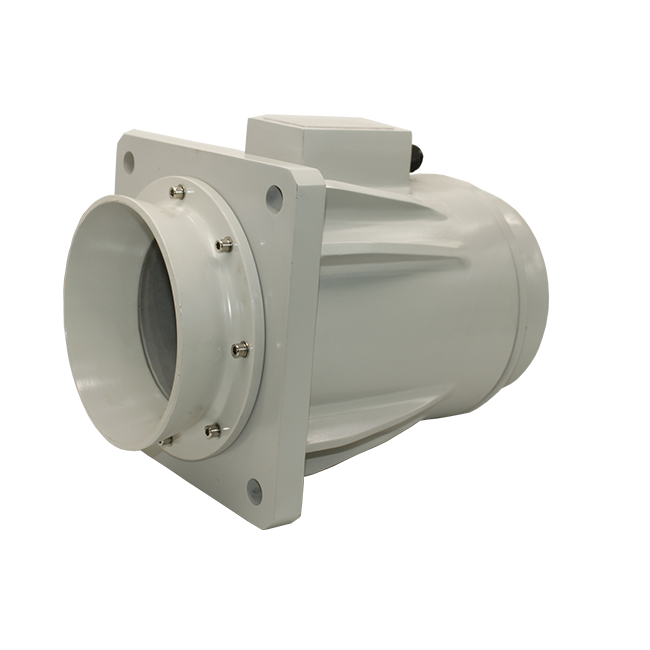

潛水型電磁流量計

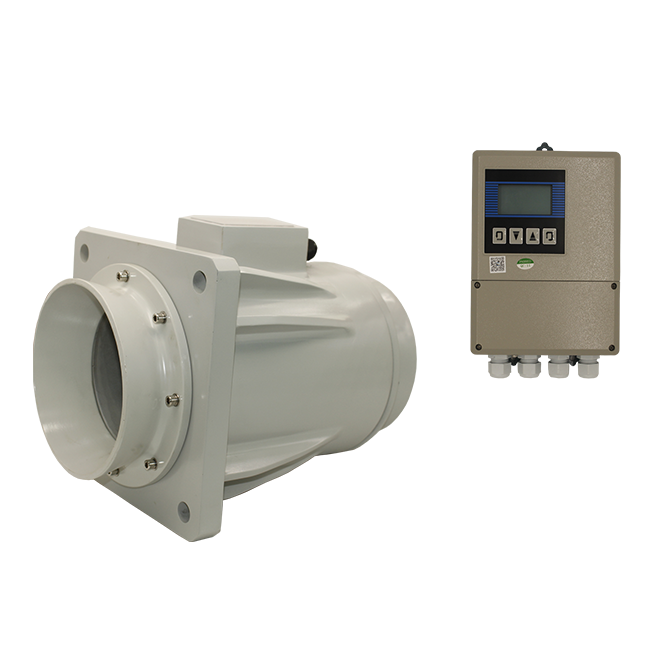

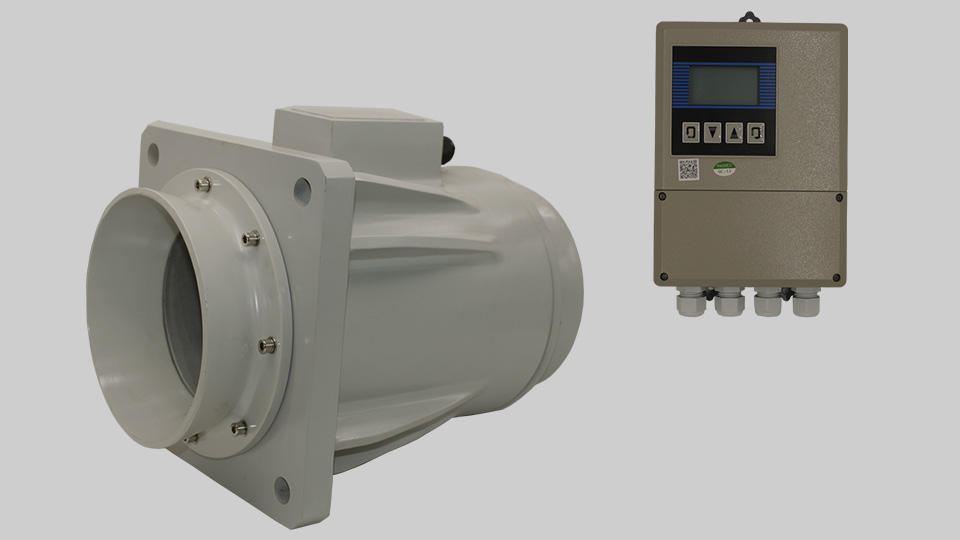

STLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成，用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。全塑結構密封可靠，無活動部件，無阻力件，耐腐蝕，結構簡單，工作可靠。測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比）等物理參數變化的影響，只要被測介質電導率大于20μS/cm，儀表測量不受電導率變化的影響。參勵磁方式為的低頻方波恒流勵磁，因而抗干擾能力強，工作可靠，性能穩定。并且轉換器與傳感器具有互換性。適用于測量液固兩相介質，如帶有懸浮物、固體顆粒、纖維等或粘性較大的導電性的漿液，也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲，潮汐，下游水位等變化的影響。對上下游直渠段要求低，安裝要求低，能在原有渠道上稍加改造即可。施工周期短，安裝施工費用低。采用仿真?zhèn)鞲衅鳎ǚ至髂Ｐ停┛蓴U(kuò)大流量測量范圍。

獲取報價

19693786536

工作原理

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

將STLD/Q型潛水電磁流量傳感器裝在帶孔的閘板上，置于渠道中，使液體全部經過傳感器流出，測量傳感器內的流量即為渠道的流量。
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
　　E=KBVD
　　式中：
　　E－感應電勢；
　　K－與磁場分布及軸向長度有關的系數；
　　B－磁感應強度；
　　V－導電液體平均流速；
　　D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

產品優勢

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

測量管內無阻流件，壓損小，直管段要求低；

公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗??；

轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

具有RS485或RS232O數字通訊信號輸出；

具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

采用SMD器件和表面安裝技術，電路可靠性高；

可用于相應的防爆場合。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

公稱通徑	50，100，200，400，600，800(mm)
工作壓力	0.6、1.0、1.6
連接方式	法蘭型
襯里材質	氯丁橡膠
電極材質	含鉬不銹鋼、鈦、哈氏合金C、特殊
結構形式	分體型，沉浸
被測介質溫度	0～+40℃
供電電源	AC220V、DC24V、12V
耗能功率	小于15W
精確度	±1.5%，±2.5%(與仿真?zhèn)鞲衅骱嫌脮r(shí)）
大潛水深度	10M
信號輸出	4-20mA，RS485
被測介質導電率	大于 20μS/cm

產品安裝

安裝電磁流量計時，需要注意以下幾點：

安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。

管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。

安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。

接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。

校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。

環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。

直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。

焊接安裝：避免將流量計焊接連接，以免損壞流量計。

接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。

陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。

QTLD/F非滿管流量計基本功能：

可用于開放式非滿管管道流量的測量；

可應用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續計量；

可實現正向和反向雙向流量測量；

傳感器可在惡劣的現場和污水水質下長期工作；

流量測量精度高，而且不受下游、支流擁堵、阻塞等因素的影響；

測量管道的直管段要求為管道直徑的10倍長度；

背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；

非滿管流量計顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485（選配件）；
